数控钢筋笼滚焊机变径系统故障不会修？看这里！
就数控钢筋笼滚焊机而言，由于其结构比较复杂，所以一旦出现故障，其形式便也会多种多样。一般来说，数控钢筋笼滚焊机生产中较常产生的故障主要可分为电气特性故障、机械磨损性故障和内在因素故障三种。本文特针对数控钢筋笼滚焊机变径系统故障产生机理进行深入分析，并对各类故障成因及相应的解决办法作以简单小结。
◤机械装置

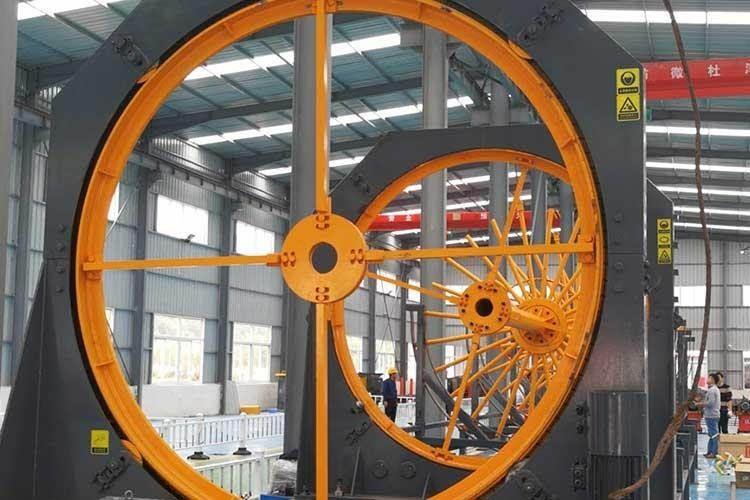

数控钢筋笼滚焊机变径机构由主花盘、配电座、变径装置、焊接座和支架组成，变径机构中的故障主要发生部位在主花盘和变径装置处，以下对主花盘和变径装置进行故障分析。
1.主花盘。主花盘的功能是带动纵筋转动完成环筋环绕，花盘正常工作态；平稳运转，无晃动，无异响。根据花盘工作态分析主花盘出现的故障主要是运转不平稳和异响。具体分析如下：故障现象：花盘运动不稳、异响。故障原因：数控钢筋笼滚焊机链条、链轮磨损，啮合不稳；主花盘轴承损坏；托轮、限位轮松动或磨损。
2.变径结构。变径结构中铜柱调整螺母用于调整铜柱位置避免与焊接杆发生干涉；导电块在焊接过程中与导电轮接触形成闭合回路，开始焊接；焊接座经螺母安装在丝杠上，按要求产生位移。其具体故障具体分析如下：
故障现象：与焊接杆发生干涉；无法形成闭合回路；焊接座松动。故障原因：铜柱调整螺母松动、功能失效；导电块表面氧化、导电块锁紧螺母故障；螺母松动。
◤电气装置
数控钢筋笼滚焊机变径系统的电气装置的功能是根据钢筋骨架横截面参数，通过控制步进电机旋转角度，完成48个焊接座的移动，实现滚焊机的自动变径。变径装置正常工作态：驱动焊接座移动到指定位置并固定。主要故障是焊接座无法移动到指定位置，其原因是电机故障或减速器故障，电机与减速器的详细故障分析如下：
1.减速器故障现象：减速器发热；减速器异响。故障原因：油量不在标准范围内；润滑失效；油液使用时间过长；齿轮或轴承损伤；过载或有冲击载荷；高速轴轴承松动电机中心线偏移。
2.电机故障现象：电机不运转；电机起动后堵转；电机运转不均匀，抖动；电机过热；步进电机失步或多步。原因分析：接口信号线接触不良；驱动器故障；电机内部卡死；指令频率太高；负载转矩太大；电源电压下降；绕组烧坏；安装不当；铁芯松动；信号存在干扰；工作环境温度过高；电压过高；数控钢筋笼滚焊机轴承润滑不当；电机过载；外部信号干扰；传动间隙大小不均；电路清零使用不当。【具体可参考《欲想发挥设备优势，还需掌握数控钢筋笼滚焊机使用注意事项》的相关内容】
其实，除变径系统故障外，在实际使用数控钢筋笼滚焊机加工生产的过程中，还有可能遇到其他故障问题，为保障设备的正常使用和企业生产的正常进度，还望相关维修人员定要深入分析故障成因，并及时采取有效的维修方法。
